Produkt-ID
|
d (mm)
Außendurchmesser |
n (mm)
Gesamtspule |
dk (mm)
Drahtdurchmesser |
L (mm)
Beinlänge |
α (°）
Beinwinkel |
Preis
(g.mm/Grad) |
θ (°) Max. Durchbiegung |
| BC001 | 5 | 3 | 1 | 24 | 120° | 362.36 | 24° |

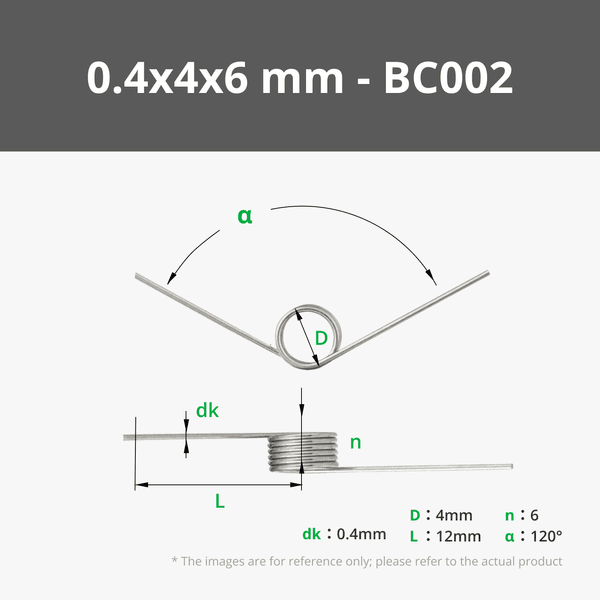

| BC002 | 4 | 6 | 0,4 | 12 | 120° | 5.59 | 70° |
Grundlegende Informationen
| Oberflächenbehandlung | Nein |
| Wicklungsrichtung | Rechts |
| Typ | Torsionsfeder |
| Material | Edelstahl 304 |
| Beinausrichtung | Tangential |
| Beinstil | Gerade |
Überlegung
-
Das Überschreiten der maximal zulässigen Durchbiegung kann zur Ermüdung der Torsionsfeder führen. Mit zunehmender Federrate aufgrund höherer Belastungen steigt die Belastungskurve entsprechend an, was zu hohen Spannungen führt, die zu Federbrüchen führen können.
-
Bei Anwendungen ohne Vortorsion können Lücken dazu führen, dass die Feder vertikal vibriert und sich dadurch verdreht. Bei Vortorsion ist die Feder tendenziell stabiler.
-
Wenn Federn in Querrichtung verwendet werden, kann es zu Verschleiß und Bruch des Führungsstifts und der Feder kommen.
